什么是Mark點及SMT貼片需要在PCB設計Mark點的重要性

類型：行業資訊  日期：2016/7/2 22:11:50

一、什么是Mark點

Mark點是電路板設計中PCB應用于自動貼片機上的位置識別點。Mark點標記可以是裸銅、清澈的防氧化涂層保護的裸銅。PCB板Mark點也叫基準點，為表面貼裝工藝中的所有步驟提供共同的可測量點，保證了SMT設備能精確的定位PCB板元件，因此，Mark點對SMT生產至關重要。

二、Mark點的重要性

mark點是使用機器焊接時用于定位的點。表貼元件的pcb更需要設置mark點，因為在SMT貼片廠大批量生產時，貼片機都是操作人員手動或者機器自動尋找Mark點進行校準。Mark點的選用直接影響到自動貼片機的貼片效率。

Mark點可以分為單板Mark點、拼板Mark點和局部Mark點。在單塊板上Mark點可以定位所有電路特征的位置；拼板上可以輔助定位所有電路特征的位置；局部Mark點可以定位單個元件的基準點標記，提高貼裝精度，像QFP、CSP、BGA等重要元件等必須有局部Mark。

1.PCB中什么是馬克點俗稱“馬克點”在SMT技術中，為了解決貼片機將元件正確貼裝在PCB上，而在PCB上做的精確定位點，貼片機的光學組件通過這兩個

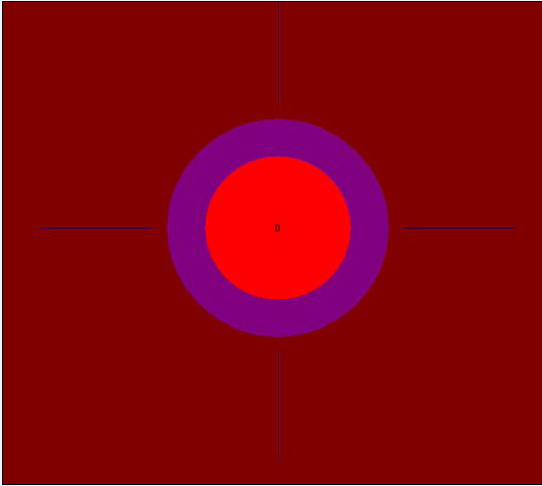

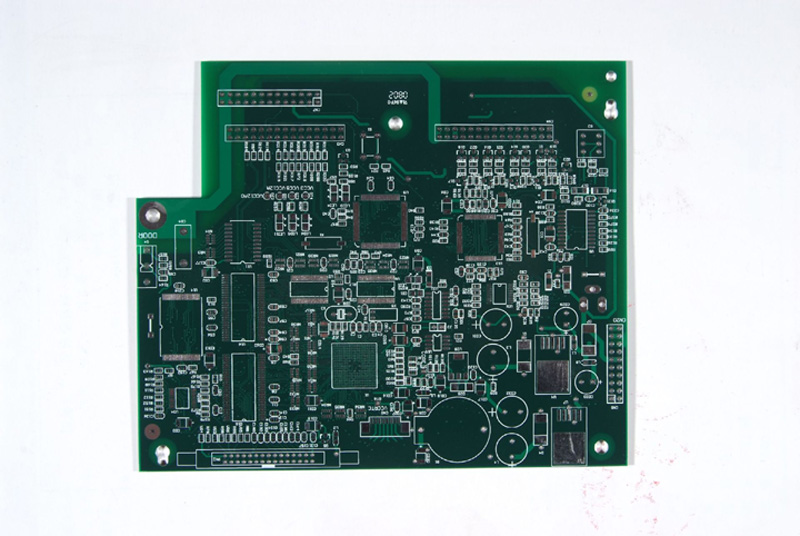

2.用來給動貼片機定位的標識點。實際上就是一單層的特殊焊盤，一般放在PCB每面的對角（非對稱），要求有一定大小，周?chē)�不能放置器件，以便與背景構成對比，方便機器識別。

點識別判斷PCB板的具體位置，通常一塊PCB至少有兩個BOC標記。
