標題	SMT焊接外觀檢驗作業指導書		E-SIP-098			頁次			10
制訂部門	深圳市恒泰佳電子有限公司品質部		001			制訂日期			2015/9/6

1、目的:
明確SMT焊接外觀檢驗標準，為品質判定提供接收和拒收依據。

2、范圍:
適用于本公司所有產品的SMT焊接外觀檢驗.

3、權責:
3.1 品質部：
   3.1.1 QE負責本標準的制定和修改，
   3.1.2 檢驗人員負責參照本標準對產品SMT焊接的外觀進行檢驗。
3.2 制造部：生產和維修人員參照本標準對產品進行自檢或互檢。
3.3 客服返修組：參照本標準執行返修"

4.標準定義：
4.1判定分為：合格、允收和拒收
合格(Pass):外觀完全滿足理想狀況,判定為合格。（本標準中，不做圖片詳解）
允收(Ac):外觀缺陷不滿足理想狀況,但滿足允收條件，且能維持組裝可靠度,判定為允收。
拒收(Re):外觀缺陷未能滿足理想狀況和允收條件,且影響產品功能和可靠度，判定為拒收。
4.2缺陷等級
嚴重缺陷(CRITICAL DEFECT,簡寫 CRI):不良缺陷,使產品在生產、運輸或使用過程中可能出現危及人身財產安全之缺點,稱為嚴重缺點.
主要缺陷(MAJOR DEFECT,簡寫 MAJ):不良缺陷,使產品失去全部或部分主要功能,或者相對嚴重影響的結構裝配的不良,從而顯著降低產品使用性的缺點,稱為主要缺點.
次要缺陷(MINOR DEFECT,簡寫 MIN):不良缺陷,可以造成產品部分性能偏差或一般外觀缺陷,雖不影響產品性能,但會(huì )使產品價值降低的缺點,稱為次要缺點.

5.檢驗條件
5.1在正常室內日光燈燈管的照明條件(燈光強度為 1支40W或2支20W日光燈),被檢測的PCB與光源之距離為:100CM以?xún)?
5.2將待測PCB置于執行檢測者面前,目距 20CM內(約手臂長).
6.檢驗工具：
放大鏡、顯微鏡、撥針、平臺、靜電手套

7.名詞術語
7.1 立碑：元器件的一端離開焊盤而向上斜立或直立現象。
7.2 連錫或短路：兩個或兩個以上不應相連的焊點之間的焊錫相連,或焊點的焊料與相鄰的導線相連的不良現象。

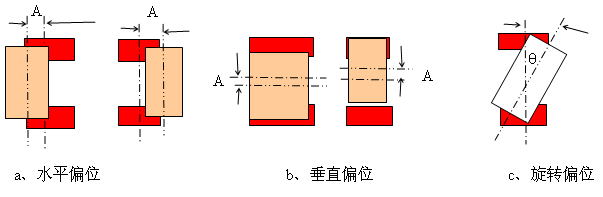

7.3 移位或偏位：元件在焊盤的平面內橫向（水平）、縱向（垂直）或旋轉方向偏離預定位置；（以元件的中心線和焊盤的中心線為基準）。
7.3.1 橫向（水平）偏位 -- 元件沿焊盤中心線的垂直方向移動為橫向偏位（圖a）；（又叫：側面移位）
7.3.2 縱向（垂直）偏位 -- 元件沿焊盤中心線的平行方向移動為縱向偏位（圖b）；（又叫：末端偏移）
7.3.3 旋轉偏位 -- 元件中心線與焊盤中心線呈一定的夾角（θ）為旋轉偏位（圖c）。（也叫：偏位）

7.4 空焊：是指元件可焊端沒有與焊盤連接的組裝現象。
7.5 反向：是指有極性元件貼裝時方向錯誤。
7.6 錯件：規定位置所貼裝的元件型號規格與要求不符。
7.7 少件： 要求有元件的位置未貼裝物料。
7.8 露銅：PCBA表面的綠油脫落或損傷，導致銅箔裸露在外的現象。
7.9 起泡：指PCBA/PCB表面發生區域膨脹的變形。
7.10 錫孔：過爐后元件焊點上有吹孔、針孔的現象。
7.11 錫裂：錫面裂紋。
7.12 堵孔：錫膏殘留于插件孔/螺絲孔等導致孔徑堵塞現象。
7.13 翹腳：指多引腳元件之腳上翹變形。
7.14 側立：指元件焊接端側面直接焊接。
7.15 虛焊/假焊：指元件焊接不牢固，受外力或內應力會(huì )出現接觸不良，時斷時通。
7.16 反貼/反白：指元件表面絲印貼于PCB板另一面，無法識別其品名、規格絲印字體。
7.17 冷焊/不熔錫：指焊點表面不光澤，結晶未完全熔化達到可靠焊接效果。
7.18 少錫：指元件焊盤錫量偏少。
7.19 多件：指PCB上不要求有元件的位置貼有元件。
7.20 錫尖：指錫點不平滑，有尖峰或毛刺。
7.21 錫珠：指PCBA上有球狀錫點或錫物。
7.22 斷路：指元件或PCBA線路中間斷開。
7.23 溢膠：指膠從元件下漫延出來，并在待焊區域可見，而影響焊接。
7.24 元件浮高：指元件本體焊接后浮起脫離PCB表面的現象。

8、檢驗標準
詳見文檔：深圳SMT加工外觀檢驗標準.xls

9.相關參考文件
《IPC-A-610D電子組裝的可接受性》
